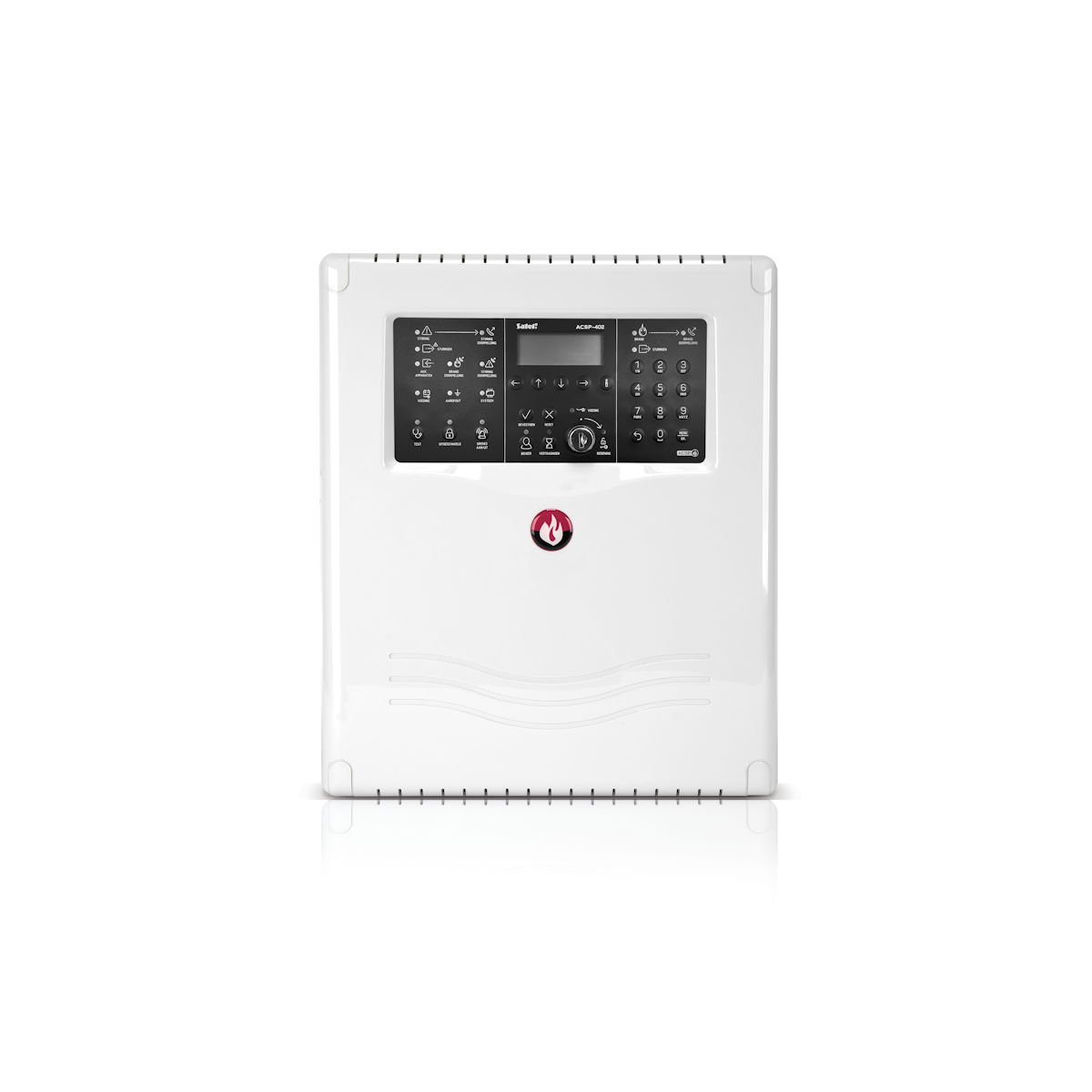

ACSP-402 adresseerbare brandmeldcentrale 2 lussen

SKU: OS1.862000

ACSP-402 adresseerbare brandmeldcentrale 2 lussen

Prijs: € 1.499,00 excl.BTW

Het ACSP-402 brandmeldsysteem is ontworpen om: de werking van automatische en handmelders te controleren, signaalgever te besturen, apparaten bedienen die gebruikt worden om brandalarmen en storingssignalen door te geven de werking van brandbeveiligingsapparatuur of -systemen te bedienen, de werking van brandbeveiligingsapparaten of -systemen monitoren, de werking van andere externe apparaten monitoren, andere externe apparaten bedienen Deze functies maken het mogelijk om een brand in een vroeg stadium te detecteren en de gebruikers van het gebouw te waarschuwen met akoestische en/of optische signalen en de relevante diensten te waarschuwen. Hierdoor kunnen de brandbestrijdingsactiviteiten snel worden gestart. Het alarmsysteem kan ook automatisch brandbeveiligingsapparatuur activeren.

Specificaties

Voeding voltage	230 VAC±15% 50-60 Hz
Maximaal verbruik van de 230 VAC aansluiting	300 mA
Bescherming tegen overspanning	trage zekering 3,15 A
Stroomparameters van geïntegreerde voeding (conform EN54-4)	Imax a 1,6 A
Back-up voeding	Interne loodzuur batterij 12 V / 17 Ah
back-up tijd batterij	72 uur
Maximaal batterij laadvermogen	1,4 A
Overspanningsbeveiliging voor oplaadsysteem	trage zekering 3,5 A
Maximale interne weerstand batterij (met draden en aansluitingen in circuit)	1,1±10% Ω
Stroomverbruik van batterij – rusttoestand	220 mA
Stroomverbruik van batterij – brandalarmtoestand	320 mA
Stroomverbruik van geïntegreerde AC-voeding – rusttoestand	200 mA
Stroomverbruik van geïntegreerde AC-voeding – brandalarmtoestand	300 mA
Maximum aantal adresseerbare detectielijnen	lus 2
Maximale adresseerbare detectielijnweerstand	100 Ω (2 x 50 Ω)
Maximum aantal lijnelementen in adresseerbare detectielijn	128
Aanbevolen aantal lijnelementen in adresseerbare detectielijn – radiaal circuit	32
Maximum aantal detectoren in conventionele detectielijn	32
Maximum aantal handbrandmelders in conventionele detectielijn	10
Maximale stroom in detectielijn	200 mA
Maximale weerstand van sounder-, alarm- en storingscircuits	75 Ω (2 x 37,5 Ω)
Aantal conventionele soundercircuits	2
Werkspanning in conventioneel soundercircuit	24 VDC±15%
Toelaatbare stroom in conventioneel soundercircuit	180 mA
Eindweerstand in conventioneel soundercircuit	10 kΩ±5%
Aantal doormeld uitgangen voor brandalarm	1
Werkspanning in doormeld uitgang voor brandalarm	24 VDC±15%
Toegestane stroom in doormeld uitgang brandalarm	180 mA
Afsluitweerstand in doormeld uitgang brandalarm	10 kΩ±5%
Aantal doormeld uitgangen voor storing doormelding	1
Werkspanning in doormeld uitgang storing doormelding	24 VDC±15%
Toegestane stroom in doormeld uitgang storing doormelding	180 mA
EOL weerstand in doormeld uitgang storingswaarschuwing	10 kΩ±5%
Aantal programmeerbare relais uitgangen	8
Elektrische parameters van relais uitgangen	1A / 30 VDC (NO of NC)
Aantal programmeerbare bewaking ingangen	4
Afsluitweerstand in bewaking ingangs circuit	10 kΩ±5%
Alarmweerstand in bewaking ingang circuit	1 kΩ±5%
AUX-voedingsuitgang (voor de voeding van de ACSP-ETH- en ACSP-RSI modules)	Normale toestand 18 VDC +5%, -15%
+24 V uitgangsvermogen	24 VDC±15%
+24 V uitgangsvermogen belastbaar vermogen	200 mA
Uitgang voor communicatie met nevenpaneel en CSP-ETH module	seriële transmissie
EOL weerstand op klemmen voor communicatie met nevenpaneel	100 Ω
Uitgang voor communicatie met een computer (service)	USB type B
Batterij klok	3 V (CR2032)
Vertraging externe alarm doormelding	0…10 min
Capaciteit alarmteller	9999
Capaciteit gebeurtenissenlogboek	8999
Beschermingsgraad behuizing	IP30
Maximale luchtvochtigheid	93±3%
Bedrijfstemperatuur	-5…+40 °C
Transporttemperatuurbereik	-25….+55 °C
Afmetingen	324 x 382 x 108 mm
Gewicht zonder batterij	2721 g

Eigenschappen

Systeem structuur ondersteuning voor maximaal 256 zones ondersteuning voor maximaal 32 groepen mogelijkheid om koppelingen te maken tussen zones, subzones en groepen ondersteuning voor maximaal 256 detectiepunten (detectoren / handmelders) ondersteuning voor adresseerbare detectiecircuits van de volgende typen: lus (tot 2 circuits) radiaallijn (maximaal 4 circuits) lus met zijlijn / zijlijnen ondersteuning voor een printer uitgebreide functies voor het testen van het alarmsysteem en het systeem Ingangen 4 programmeerbare ingangen op het moederbord van het alarmsysteem (NO, NC) bewaking van de status van externe apparaten, bijv. voor het melden van brandalarmen en storingen Uitgangen 2 besturingsuitgangen voor conventionele signaalgevers besturingsuitgang voor brandalarmtransmissieapparaten besturingsuitgang voor storingsmelding apparaten 8 programmeerbare relaisuitgangen aansturing van externe apparaten uitgang voor aansturing van automatische brandbeveiligingsapparatuur uitgang voeding 24 V DC speciale voedingsuitgang voor ACSP-ETH en ACSP-RSI modules signaalvertraging op uitgangen RS-485 communicatiebussen 2 bussen voor aansluiting van APSP-402 nevenpaneel ACSP-ETH module (voor uitbreiding van het alarmsysteem met een ethernetpoort) ACSP-RSI module (voor isolatie van de bus en aansluiting van een printer) E-mailnotificatie (vereist aansluiting van de ACSP-ETH module) 4 adressen voor notificatie selectie van gebeurtenistypen voor berichtgeving periodieke diagnoserapporten Instellen instellen met toetsen op het brandmeldsysteem ACSP Soft programma voor configuratie van het bedieningspaneel (USB-poort) Gebeurtenisgeheugen niet-vluchtig geheugen voor maximaal 9999 brandalarmen niet-vluchtig geheugen voor 8999 gebeurtenissen (inclusief brandalarmen) Hoofdbedieningspaneel leds voor signalering van de status van het brandmeldsysteem en externe apparaten LCD-scherm voor: het instellen van het brandmeldsysteem weergave van informatie over brandalarm weergave van informatie over uitschakel-, test- of storingscondities bekijken van de lijst met huidige uitschakel-, test- of storingscondities het bekijken van de geschiedenis van alarmen en andere gebeurtenissen USB-poort om een computer aan te sluiten aansluiting voor voeding batterijaansluiting ingebouwd piëzo element voor akoestische signalering real-time klok met back-upvoeding op batterij Stroomvoorziening schakelende voeding APS-318 met kortsluitbeveiliging automatische overschakeling naar reservevoeding (batterij) bij uitval van de hoofdvoeding batterijlaadcircuit met temperatuurgecompenseerde laadspanning bewaking van de batterijstatus en uitschakeling van een lege batterij
