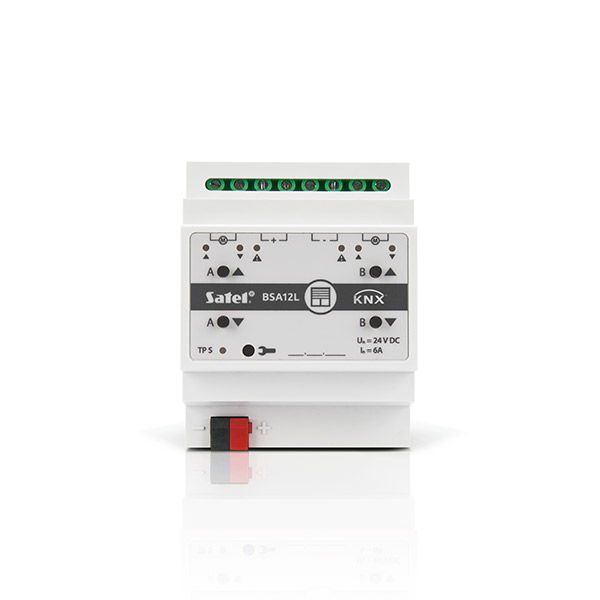

KNX-BSA12L jaloezie/rolluik actor 2 kanalen 24VDC

SKU: OS1.100204

KNX-BSA12L jaloezie/rolluik actor 2 kanalen 24VDC

Prijs: € 254,00 excl.BTW

De KNX-BSA12L module is een tweekanaals jaloezie/rolluik actor voor het aansturen van producten uitgerust met een 24 volt gelijkspanning motor. Bijvoorbeeld voor horizontale of verticale jaloezieën, rolgordijnen, zonwering, gemotoriseerde gordijnroeden en ramen. De module kan motoren tot op milliseconden nauwkeurig aansturen en maakt het daarmee mogelijk om de gewenste stand zeer precies af te kunnen stellen. Zo kunt u bijvoorbeeld jaloezieën horizontaal uitlijnen. De KNX-BSA12L module heeft twee fysieke uitgangen met twee overeenkomstige logische kanalen. Elk kanaal maakt bediening van één geselecteerd type jaloezie/rolluik of raam mogelijk. Bekijk voor meer informatie de productintroductie van SATEL KNX modules.

Specificaties

KNX-bus voltage	20…30 V DC
KNX-bus verbruik	<20 mA
Nominale spanning U	24 V DC
Nominale stroom I	6 A
Max. aderdikte	2,5 mm
Max. aandraaimoment	0,5 Nm
Max. reactietijd	<20 ms
Max. aantal communicatieobjecten	45
Max. aantal groepsadressen	256
Max. aantal koppelingen	256
Werking temperatuurbereik	0…+45 °C
Opslag temperatuurbereik	-25…+70 °C
IP classificatie	IP20
DIN-rail eenheden	4
Afmetingen behuizing	70 x 92 x 60 mm
Gewicht	182 g
KNX-certificaat	324/15898/19

Eigenschappen

KNX-BSA12L: jaloezie/rolluik actor (Blinds/Shutter Actuator), 1 ingang, 2 uitgangen, Low Voltage (24 VDC) communicatie met KNX-bus via de geïntegreerde bus connector scènes voor elk van de kanalen kunnen worden opgeroepen met 1- en 8-bit opdrachten terugkoppeling over de status van de module en afzonderlijke kanalen jaloezie/rolluik type selecteerbaar voor elk kanaal aansturen van verticale jaloezieën automatische verplaatsingstijd detectie van de jaloezie/rolluik en lamellen aanpassingstijd weeralarmen (regen, wind, vorst) positie forceren functie detectie van jaloezie/rolluik storingen (geen stroom, foutieve positie, mechanische blokkering, oververhitting van de motor) handmatige bediening van de jaloezie/rolluik met behulp van knoppen op de behuizing led’s om de status van elk kanaal/jaloezie/rolluik aan te geven geschikt voor DIN-rail (35 mm) montage module configuratie met behulp van ETS-software
