Omschrijving

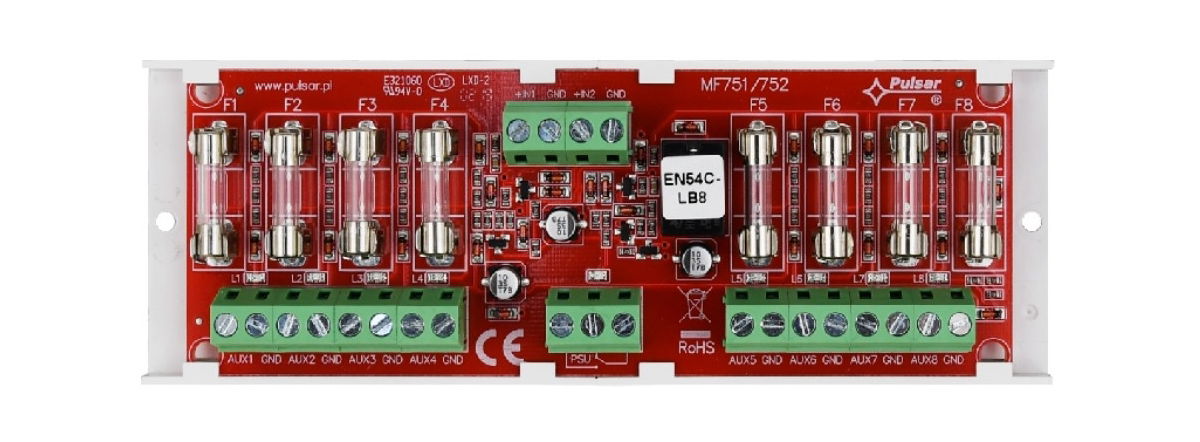

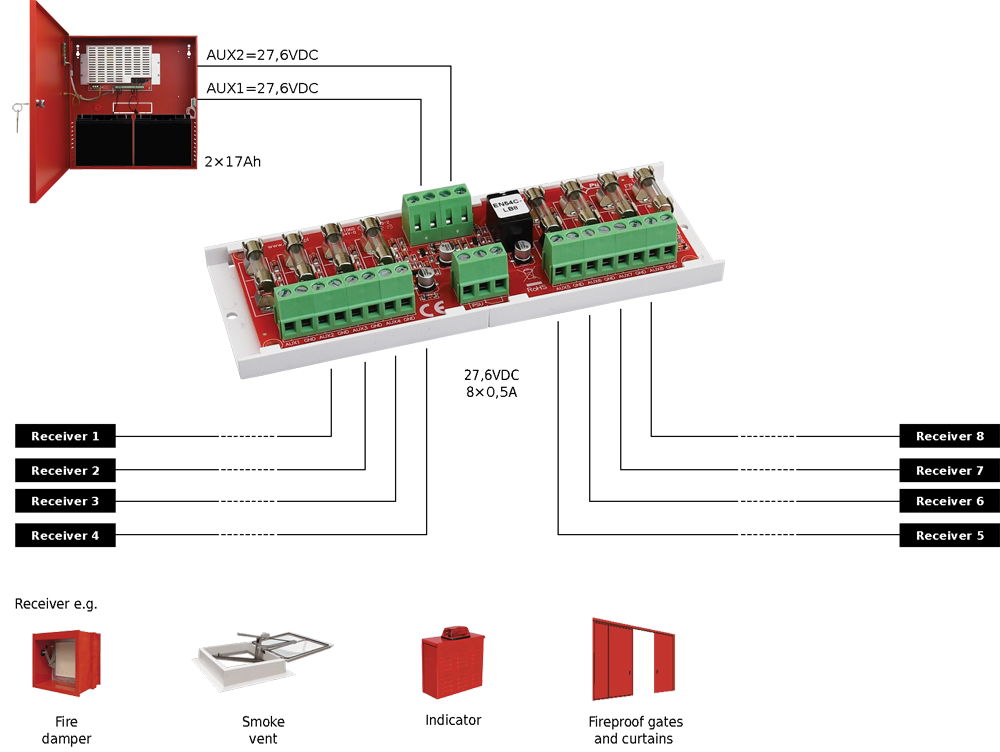

De zekeringmodule is ontworpen voor de verdeling van stroom in de EN54C voedingen. Het bevat twee voedingsingangen, IN1 en IN2, die zijn aangesloten op de voeding en vier onafhankelijk beveiligde uitgangen AUX1-AUX8. De IN1-ingang levert stroom aan de AUX1- en AUX4-uitgangen, terwijl de IN2-ingang de AUX5- en AUX8-uitgangen van stroom voorziet. Elke AUX-uitgang heeft een kortsluitbeveiliging (SCP) in de vorm van een F 0,5 A smeltzekering (het is mogelijk om F1 A zekeringen te installeren – niet inbegrepen). De toestand van de uitgangen wordt aangegeven door L1-L8 LED’s. Activering van de zekering wordt aangegeven door: het doven van de overeenkomstige led: L1 voor AUX1, L2 voor AUX2 etc., technisch uitgangsrelaistype en PSU-led.

Specificaties

Downloads

• Datasheet
• Installatiehandleiding
